Поставка троллейного шинопровода HFP56
Надежный поставщик троллейных шинопроводов HFP56!

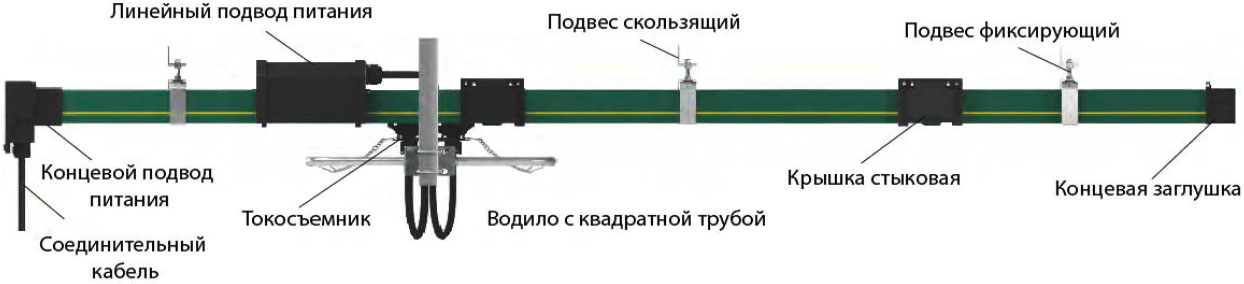

Компоненты троллейного шинопровода HFP56

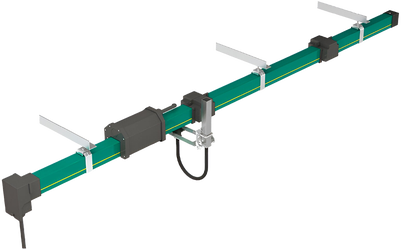

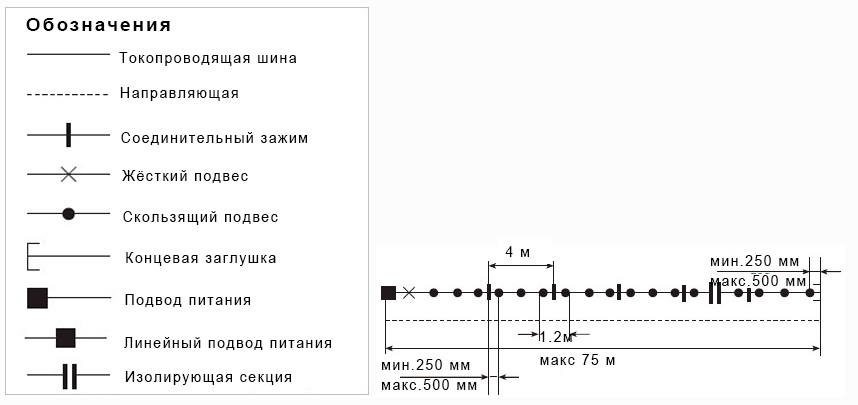

Троллейный шинопровод HFP56
Троллейный шинопровод закрытого типа HFP56 представляют собой токопроводящую систему из токоведущих шин предустановленных в ПВХ корпусе. Корпус троллейного шинопровода имеет степень защиты IP23, позволяет установить от 3 до 4 токоведущих шин на токи от 35 до 240А. Шинопровод предназначен для питания мобильных электроустановок внутренней и наружной установки. В основном используется для запитки кранового оборудования с напряжением 380/660В.
Прямые секции троллейного шинопровода производятся длиной по 4 метра, при необходимости возможно изготовление по индивидуальным размерам. Также возможно изготовление криволинейных секций, радиусных участков по индивидуальным чертежам заказчика.

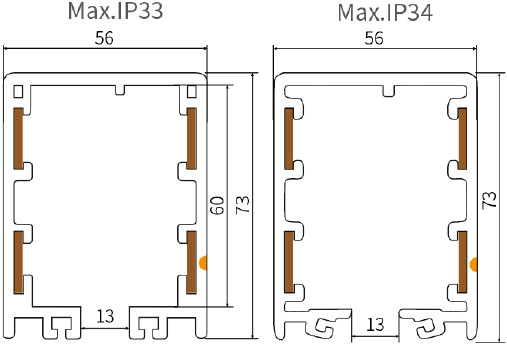

Троллейный шинопровод HFP56 (4 полюса)
Описание серии HFP56
• Обозначение HFP56-4-n/m
n = сечение проводника (мм2)
m = номинальный ток (А)
• Номинальный ток шин: 35, 50, 65, 80, 100, 120, 140, 170, 210, 240А
• Тип корпуса - ПВХ
• Количество шин: 4 шт
• Длина секции: 4 м
• Изготовление радиусных участков (минимальный радиус 0.8м)
• Расстояние между креплениями: 1.2 м
Тип | Кол-во полюсов | Сечение проводника (мм2) | Номинальный ток (А) | Расстояние утечки (мм) | Напряжение (В) | Сопротивление (Ω/км) | Вес (кг) | Артикул |
HFP56-4-8/35 | 4 | 8 | 35 | 35 | 660 | 1.944 | 2.09 | 560814-A |
HFP56-4-10/50 | 4 | 10 | 50 | 35 | 660 | 1.656 | 2.16 | 561014-A |
HFP56-4-12/65 | 4 | 12 | 65 | 35 | 660 | 1.321 | 2.23 | 561214-A |
HFP56-4-15/80 | 4 | 15 | 80 | 35 | 660 | 1.137 | 2.30 | 561514-A |
HFP56-4-20/100 | 4 | 20 | 100 | 33 | 660 | 1.011 | 2.43 | 562024 |
HFP56-4-25/120 | 4 | 25 | 120 | 33 | 660 | 0.713 | 2.56 | 562524 |
HFP56-4-35/140 | 4 | 35 | 140 | 33 | 660 | 0.522 | 2.95 | 563524 |
HFP56-4-50/170 | 4 | 50 | 170 | 33 | 660 | 0.337 | 3.25 | 565024 |
HFP56-4-70/210 | 4 | 70 | 210 | 33 | 660 | 0.265 | 3.85 | 567024 |
HFP56-4-80/240 | 4 | 80 | 240 | 30 | 660 | 0.223 | 4.16 | 568034 |
Троллейный шинопровод HFP56 (3 полюса)
Описание серии HFP56
• Обозначение HFP56-3-n/m
n = сечение проводника (мм2)
m = номинальный ток (А)
• Номинальный ток шин: 50, 80, 100, 120, 140, 170А
• Тип шинопровода - закрытый
• Количество шин: 3 шт
• Длина секции: 4 м
• Расстояние между креплениями: 1.2 м
| Тип | Кол-во полюсов | Сечение проводника (мм2) | Номинальный ток (А) | Расстояние утечки (мм) | Напряжение (В) | Сопротивление (Ω/км) | Вес (кг) | Артикул |
| HFP56-3-10/50 | 3 | 10 | 50 | 45 | 660 | 1.656 | 1.95 | 561013 |
| HFP56-3-15/80 | 3 | 15 | 80 | 45 | 660 | 1.137 | 2.13 | 561513 |
| HFP56-3-20/100 | 3 | 20 | 100 | 45 | 660 | 1.011 | 2.24 | 562023 |
| HFP56-3-25/120 | 3 | 25 | 120 | 45 | 660 | 0.713 | 2.37 | 562523 |
| HFP56-3-35/140 | 3 | 35 | 140 | 45 | 660 | 0.522 | 2.63 | 563523 |
| HFP56-3-50/170 | 3 | 50 | 170 | 45 | 660 | 0.337 | 3.02 | 565023 |

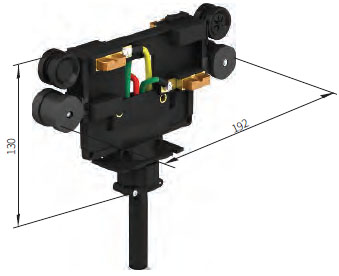

Токосъемник серии 56JD-4
• Серия 56JD-4/25:
Применяется в составе закрытого троллейного шинопровода HFP56. Токосъемник для HFP56 предназначен для передачи электроэнергии на движущиеся механизмы. Передача тока осуществляется с помощью подпружиненных угольных щеток.

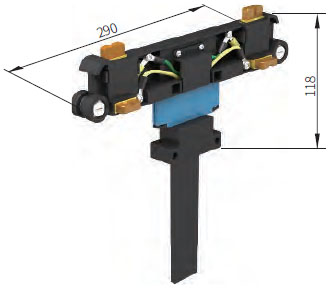

4-полюсный токосъемник для HFP56 25А/40А (с кабелем L-1м)
• Серия 56JD-4/25:Подходит для шинопроводов на 35А-50А.
Использует кабель: 2.5 мм² / 4 жилы
• Серия 56JD-4/40:
Подходит для шинопроводов на 65А-120А.
Использует кабель: 4.0 мм² (3 жилы) + 2.5 мм² (1 жила)
Подключающие кабели
• 25А, 2.5 мм² / 4 жилы
• 40А, 4.0 мм² / 3 жилы +2.5 мм² / 1 жила
• Длина: все кабели имеют длину 0,8 м
• Совместимы с токоприёмниками 56BC/53 и 56BC/55.
| Модель | Вес (кг) | Количество полюсов | Номинальный ток (А) | Артикул |
| 56JD-4/25 | 0.65 | 4 | 25 | 563125 |
| 56JD-4/40 | 0.70 | 4 | 40 | 563140 |

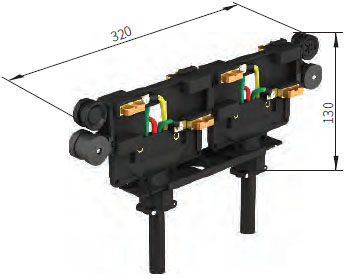

Токосъемник для HFP56 60А сдвоенный (с кабелем L-1м)
• Серия 56JD-4/60:
Подходит для шинопроводов на 35А-50А.
Использует кабель: 2.5 мм² / 4 жилы
Подключающий кабель:
• Номинальный ток: 60 А
• Количество жил: 6 штук по 4,0 мм², 2 жилы по 2,5 мм²
• Длина: 0,8 м
Примечание:
Допускается параллельное подключение 3-х или более коллекторов, но только на прямых участках шинопровода.
| Модель | Вес (кг) | Количество полюсов | Номинальный ток (А) | Артикул |
| 56JD-4/60 | 1.35 | 4 | 60A | 563160 |

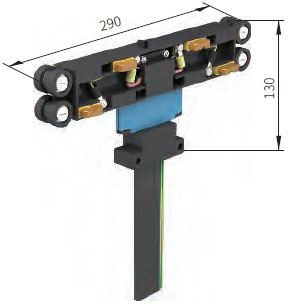

Токосъемник для HFP56 80А (с кабелем L-1м)
Подключающий кабель:
Подключающий кабель:• Номинальный ток: 80 А
• Количество жил: 3 группы по 2 жилы сечением 6,0 мм², 1 группа по 2 жилы сечением 3,0 мм²
• Длина: 1 м
| Модель | Вес (кг) | Количество полюсов | Номинальный ток (А) | Артикул |
| 56JD-4/80 | 1.30 | 4 | 80A | 563180 |

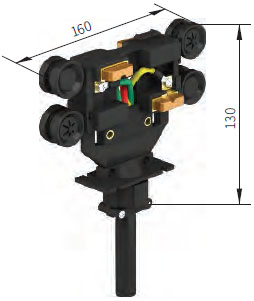

Токосъемник для HFP56 25А/40А для радиуса (с кабелем L-1м)
Подключающий кабель:
Подключающий кабель:• Для 25А: 4 х 2,5 мм²
• Для 40А: 3 х 4,0 мм² + 1 х 2,5 мм²
• Длина: 0,8 м
| Модель | Вес (кг) | Количество полюсов | Номинальный ток (А) | Артикул |
| 56JDR-4/25 | 0.50 | 4 | 25 | 563325 |
| 56JDR-4/40 | 0.60 | 4 | 40 | 563340 |
Токосъемник для HFP56 60A для радиуса
Подключающий кабель:
Подключающий кабель:• Для 60А: 3 группы х (2 х 4,0 мм²)
• Для 80А: 3 группы х (2 х 6,0 мм²)
• Длина: 1 м
| Тип | Вес (кг) | Количество полюсов | Номинальный ток (А) | Артикул |
| 56JD-3/60 | 0.90 | 3 | 60 | 563360 |
| 56JD-3/80 | 1.05 | 3 | 80 | 563380 |

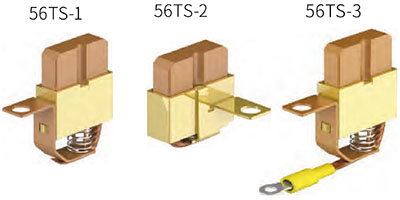

Щетка медно-графитовая серии 56 TS-1 для HFP56
Применяется в составе закрытого троллейного шинопровода HFP56. Комплектующая в токосъемнике.
| Модель | Вес (кг) | Артикул | Примечание |
| 56TS-1 | 0.04 | 563101 | Применяется для: 56JD-4/25, 56JD-4/40 56JD-4/60, 56JD-4/80 56JD-3/60, 56JD-3/80 |
| 56TS-2 | 0.04 | 563102 | Применяется для: 56JDR-4/25, 56JDR-4/40 |
| 56TS-3 | 0.05 | 563103 | Применяется для: 56JD-3/60, 56JD-3/80 |

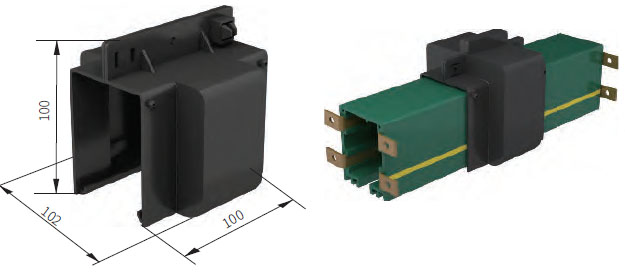

Крышка стыковая серии 56LJ для HFP56 (35A-100A)
Применяется в составе закрытого троллейного шинопровода HFP56. Необходима для соединения рельсового проводника между собой.
| Модель | Вес (кг) | Материал | Артикул |
| 56LJ/45 | 0.094 | Инженерный пластик | 563401 |

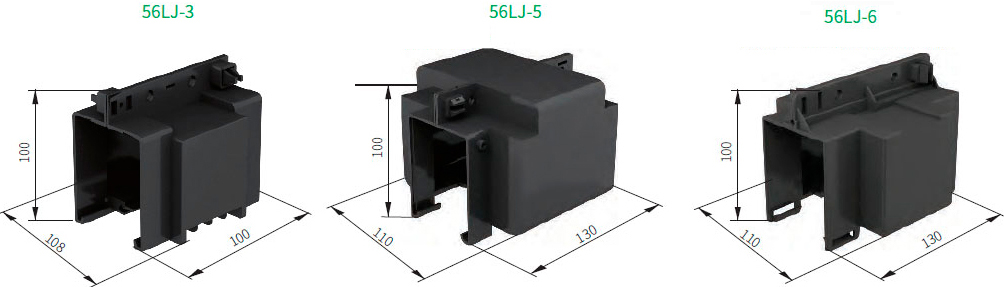

Крышка стыковая серии 56LJ для HFP56 (35A-210A)
| Модель | Вес (кг) | Материал | Артикул |
| 56JD-3 | 0.094 | Инженерный пластик | 563401 |
| 56JD-5 | 0.16 | Инженерный пластик | 563405 |
| 56JD-6 | 0.16 | Инженерный пластик | 563406 |
Подвес якорный серии 56LJ для HFP56
Применяется в составе закрытого троллейного шинопровода HFP56. Необходим для закрепления рельсового проводника на высоте.
| Модель | Вес (кг) | Материал | Артикул |
| 56LJ-8 | 0.28 | Сталь | 563408 |

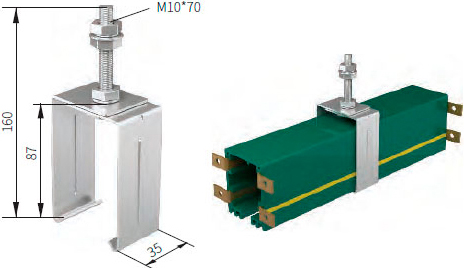

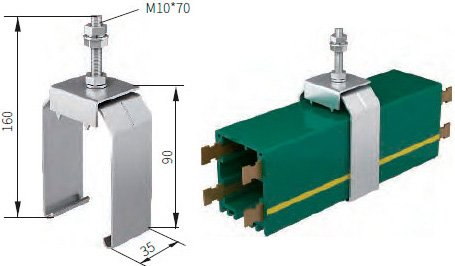

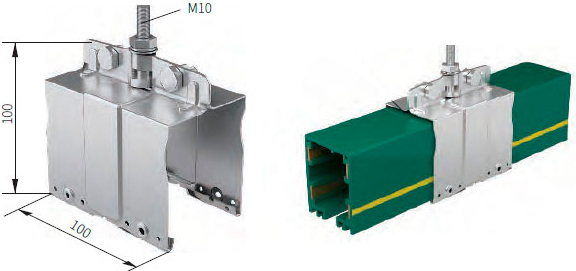

Подвес серии 56DJ для HFP56
Подвес скользящий для HFP56 (120A-240A)
Применяется в составе закрытого троллейного шинопровода HFP56. Устанавливается на участке с подведением питания.
Скользящий подвес
| Модель | Вес (кг) | Материал | Артикул |
| 56DJ-2 | 0.19 | Сталь | 563911 |
Подвес фиксирующий серии 56DJ для HFP56 (120A-240A)
Необходим для закрепления рельсового проводника на высоте. Устанавливается на участке с подведением питания.
Фиксирующий подвес
| Модель | Вес (кг) | Материал | Артикул |
| 56DJ-1 | 0.22 | Сталь | 563901 |

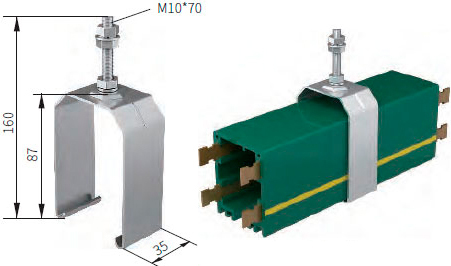

Подвес скользящий серии 56DJ для HFP56 (35A-100A)
Применяется в составе закрытого троллейного шинопровода HFP56. Необходим для закрепления рельсового проводника на высоте.
| Модель | Вес (кг) | Материал | Артикул |
| 56DJ-3 | 0.22 | Сталь | 563902 |
| 56DJ-4 | 0.19 | Сталь | 563912 |
| 56DJ-5 | 0.22 | Сталь | 563903 |

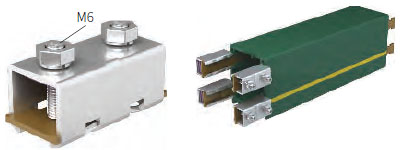

Клемма соединительная серии 56JT для HFP56 80-240A
Применяется в составе закрытого троллейного шинопровода HFP56. Необходим для закрепления рельсового проводника на высоте.
| Модель | Вес (кг) | Материал | Артикул |
| 56JT-80A | 0.042 | Наружная часть: оцинкованная сталь, контакт: медь | 56001 |
| 56JT-120A | 0.049 | 56002 | |
| 56JT-140A | 0.053 | 56003 | |
| 56JT-170A | 0.058 | 56004 | |
| 56JT-210A | 0.065 | 56005 | |
| 56JT-240A | 0.085 | 56006 |
Вставной соединитель серии PJT
| Модель | Вес (кг) | Материал | Артикул |
| 52PJT-100A | 0.013 | Медь и пластик | 560091 |

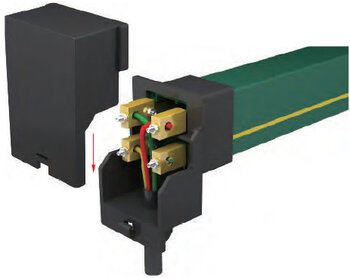

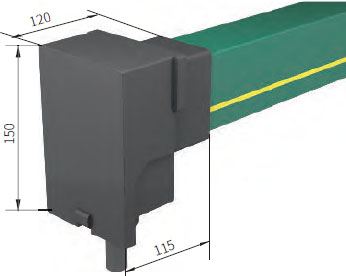

Концевой подвод питания серии 56DG HFP56 (без клемм)
Подходит для шинопроводов от 35А до 240А.
Применяется в составе закрытого троллейного шинопровода HFP56. Необходима для подачи электропитания. Установка на конце системы питания - левая и правая версии.
| Модель | Вес (кг) | Материал | Артикул |
| 56DG | 0.25 | Пластик | 564685 |
Клемма ввода питания торцевого (латунь) для HFP56 (35A-210A)
| Модель | Вес (кг) | Материал | Артикул |
| 56EJ-1 | 0.06 | латунь | 560009 |

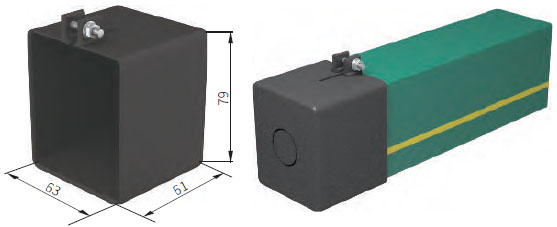

Крышка концевая серии DM для HFP56
Применяется в составе закрытого троллейного шинопровода HFP56. Необходима для закрытия медных контактов с торца шинопровода.
| Модель | Вес (кг) | Материал | Артикул |
| 56DG | 0.25 | Пластик | 564685 |

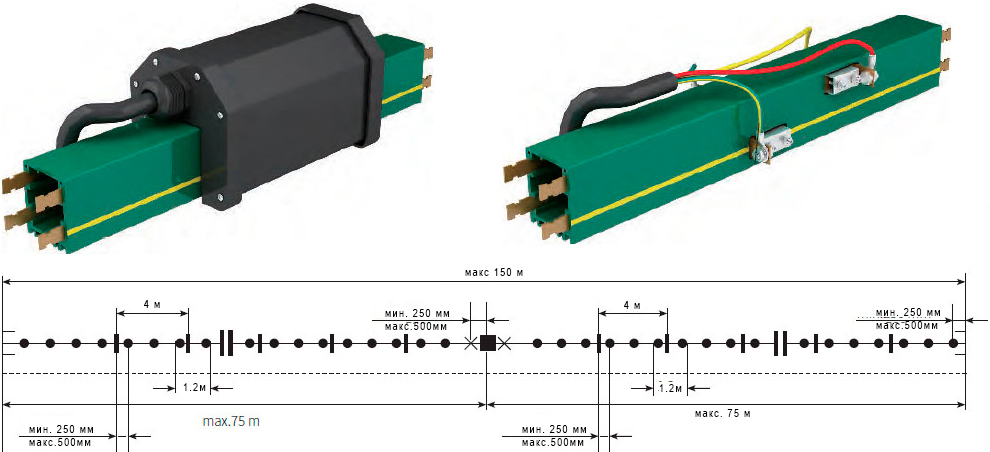

Линейный подвод питания для HFP56 35A (L-0,5м)
Применяется в составе закрытого троллейного шинопровода HFP56. Необходима для подачи электропитания. С 0.5 м шиной используется стандартная длина. Возможны и другие длины, но не более 4 м. X/m: обозначает тип шинопровода, например, 56ZG/500-4/50A означает 4 полюса, 50А шина.
| Модель | Код продукта |
| 56ZG/500-X/m | 564699 |
| 56ZG-500-4/35A | 564699-11 |
56ZG-500-4/50A | 564699-12 |
56ZG-500-4/65A | 564699-13 |
56ZG-500-4/80A | 564699-14 |
56ZG-500-4/100A | 564699-15 |
| 56ZG-500-4/120A | 564699-26 |
| 56ZG-500-4/140A | 564699-27 |
| 56ZG-500-4/170A | 564699-28 |
| 56ZG-500-4/210A | 564699-29 |
| 56ZG-500-4/240A | 564699-36 |
Клемма ввода питания линейного для HFP56 80A-240A
Применяется в составе закрытого троллейного шинопровода HFP56. Необходима для подачи электропитания.
| Модель | Вес (кг) | Артикул |
| 56GJT-80A | 0.051 | 560081 |
56GJT-120A | 0.058 | 560082 |
56GJT-140A | 0.065 | 560083 |
56GJT-170A | 0.076 | 560085 |
56GJT-210A | 0.086 | 560086 |
56GJT-240A | 0.095 | 560088 |

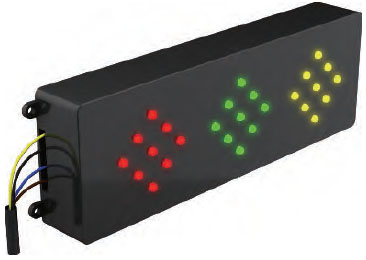

Троллейный указатель серии 56LED (светофор)
Применяется в составе закрытого троллейного шинопровода HFP56. Указатель напряжения показывает в каком состоянии (рабочий/не рабочий) находится сейчас движущийся механизм. Используется для всех шинопроводов ANNENG.
| Модель | Вес (кг) | Артикул |
| 56LED | 0.28 | 560098 |

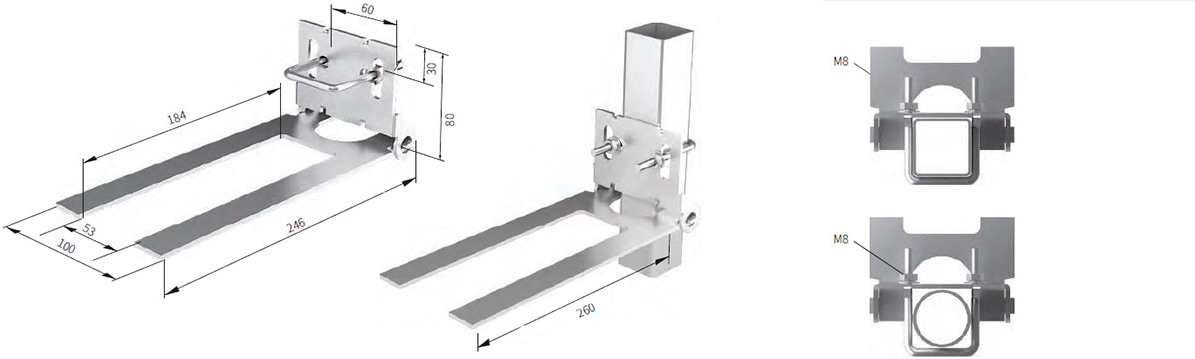

Захват токосъемника серии 56BC для HFP52/HFP56 (25-80A)
Совместим с трубой или профильной квадратной трубой. Применяется в составе закрытого троллейного шинопровода HFP56. Необходим для удержания токосъемника.
| Тип | Вес (кг) | Материал | Артикул |
| 56BC/53 | 0.53 | Сталь | 565053 |

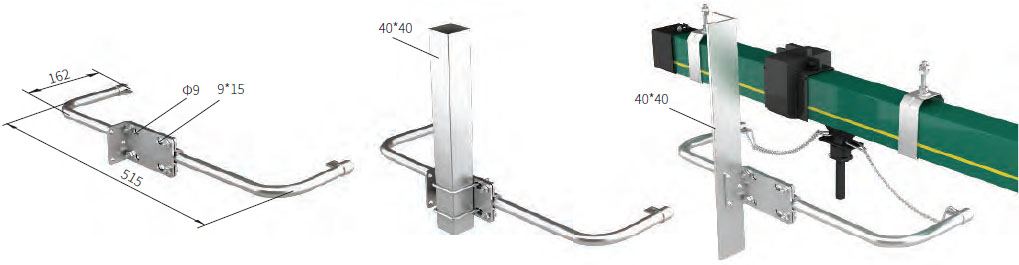

Водило для HFP52/HFP56 (25-60A)
Применяется в составе закрытого троллейного шинопровода HFP52/HFP56. Необходим для удержания токосъемника.
| Модель | Вес (кг) | Материал | Артикул |
| 56BC/55 | 0.55 | Сталь | 565055 |

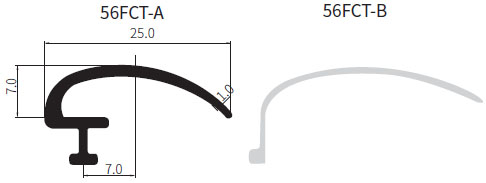

Уплотнительная лента серии 56FCT для HFP52/HFP56
Применяется в составе закрытого троллейного шинопровода HFP52/HFP56. Необходима для увеличения класса защиты IP23/IP33.
| Модель | Вес (кг) | Материал | Артикул |
| 56FCT-A | 0.065 | Пластик | 569905 |
| 56FCT-B | 0.065 | Пластик | 569906 |

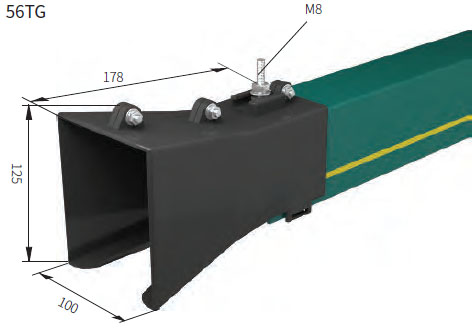

Вводная направляющая токосъемника (раструб) для HFP56
Применяется в составе закрытого троллейного шинопровода HFP56. Необходим для ввода токосъемника в рельсовый проводник.
Установка требует:
• Подача питания в каждую часть отдельно
• Использование двух токосъемников подходящей емкости
• Расстояние между токосъемниками не менее 500 мм
| Модель | Вес (кг) | Материал | Артикул |
| 56FCT-A | 0.065 | Пластик | 569905 |
| 56FCT-B | 0.065 | Пластик | 569906 |

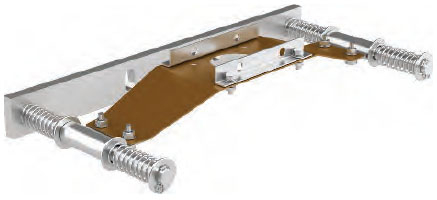

Подвесной механизм токосъемника вводной направляющей серии 56 FTW для HFP56
Применяется в составе закрытого троллейного шинопровода HFP56. Необходим для удержания токосъемника.
| Тип | Вес (кг) | Материал | Артикул |
| 56FTW | 1.35 | Сталь, медь, нержавеющая сталь | 565080 |
Температурный компенсатор
Расширительный элемент предназначен для компенсации температурных расширений между медными токопроводами и стальными или бетонными конструкциями. Это предотвращает повреждение изоляции и направляющих шин, обеспечивая при этом непрерывность электропитания.
Когда использовать:
Применяется, если длина шинопровода между точками питания, поворотами, переключателями или другими фиксированными точками превышает 20 м.

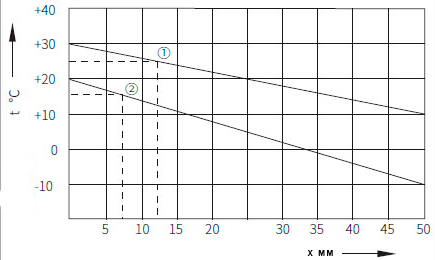

Предусматриваемый зазор "х"
Значение зазора "х" определяется разницей температур Δt между рабочей температурой и температурой окружающей среды при установке.
Пример:
Δt = 20°C (от -10°C до +30°C), монтаж при +25°C - зазор "x" ~ 12.5 мм
Δt = 30°C (от -10°C до +20°C), монтаж при +15°C - зазор "x" ~ 7.5 мм
| Модель | Артикул |
| 56PZJ | 563575 |

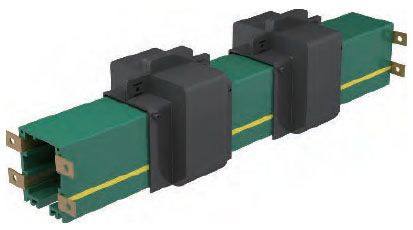

Изолирующая секция для HFP56 50A-240A (длина L-1м)
Применяется в составе закрытого троллейного шинопровода HFP56. Необходим для изолирования токопроводящей жилы в рельсовом проводнике.
• Изолирующий элемент толщиной 3-5 мм.
• Изображение показывает пример разрыва проводников (установлено на заводе)
• При заказе необходимо указать, какие токопроводящие жилы требуется разъединить.
| Модель | Код продукта |
| 56JXD | 566030 |
| 56JXD-4-50A | 566030-12 |
56JXD-4-65A | 566030-13 |
| 56JXD-4-80A | 566030-14 |
| 56JXD-4-100A | 566030-15 |
| 56JXD-4-120A | 566030-26 |
| 56JXD-4-140A | 566030-27 |
| 56JXD-4-170A | 566030-28 |
| 56JXD-4-210A | 566030-29 |
| 56JXD-4-240A | 566030-36 |
